diagnostika - čtení chybovích kódů . Počet bliknutí znázorňuje číslo .

12- bez chyb

13-kyslíková sonda žádný signál

14-snímač teploty chladící kapaliny

15-snímač teploty chladící kapaliny

21-snímač škrtící klapky

22- snímač škrtící klapky

23-snímač teploty nasávaného vzduchu

24-snímač rychlosti vozidla

25- snímač teploty nasávaného vzduchu

33-snímač množství nasávaného vzduchu

34- snímač množství nasávaného vzduchu

41-signál zapalování

42-pozice klikové hřídele snímač

44-porucha spínače na škrtící klapce

45- porucha spínače na škrtící klapce

51-elektroventil recyklace výfukových plynů (USA)

52-Netěsný vstřikovací ventil /prudké zvíšení (HO2S) (USA)

Kontrolka zůstává svítit stále – Poruch řídící jednotky



89–95 SIDEKICK & SAMURAI  w/TBI FUEL INJECTION
12     All Clear (No Fault Detected) bez závad
13     O2 Sensor circuit O2 snímač bez obvodu
14     Coolant Temperature Sensor Circuit Snímač teploty chladící kapaliny obvod
15     Coolant Temperature Sensor Circuit Snímač teploty chladící kapaliny obvod
21     Throttle Position Sensor Circuit obvod škrtící klapky
22     Throttle Position Sensor Circuit obvod škrtící klapky
23     Intake Air Temperature Sensor Circuit obvod snímače teploty nasávaného vzduchu
24     Vehicle Speed Sensor Circuit snímač rychlosti vozidla
25     Intake Air Temperature Sensor Circuit snímač teploty nasávaného vzduchu
31     Atmospheric Pressure Sensor Circuit snímač tlaku nasávaného vzduchu
32     Atmospheric Pressure Sensor Circuit snímač tlaku nasávaného vzduchu
41     Ignition Signal Circuit signál zapalování
42     Crank Angle Sensor Circuit snímač klikového hřídele
44     Idle Switch Sensor Circuit nefunkční spínač snímače
45     Idle Switch Sensor Circuit nefunkční spínač snímače
51     EGR System & Recirculated Exhaust Gas Temperature Sensor EGR systém & Recirculated plyn výfukový teplota
53     Ground Circuit špatné připojení na kostru
54     Fifth Gear Switch Circuit spínač pátého rychlostního stupně
71     Test Switch Circuit test spínače obvodu
ON     ECM failure ECM selhání

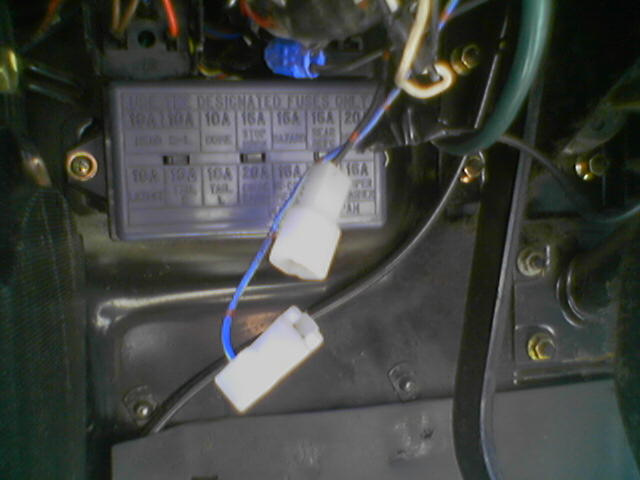

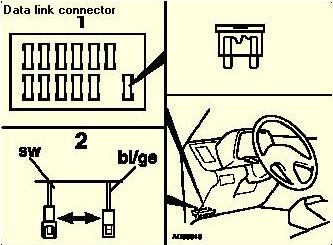

konektor pro blikací kod
Konktor který spojíte a auto vybliká kod závady na přístrojové desce

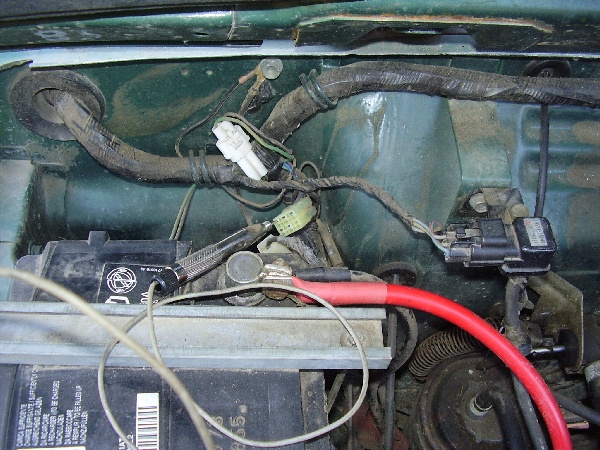

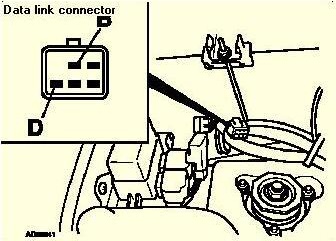

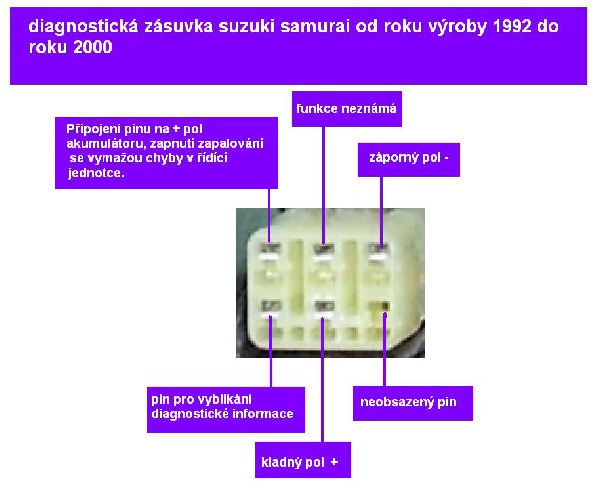

diagnostická zasuvka pro model 1992-2000 japonsko, Španělsko

Jedna rada od Ladislava Oboni

tak , troska som sa hral s diagnostickym konektorom , a prisiel som na to ako funguje. na tvojej stranke to mas pre rocnik 92 -2000 na 6 pine zle zobrazene . spravny postup na mojom suz samurai rv97 - 6pin je

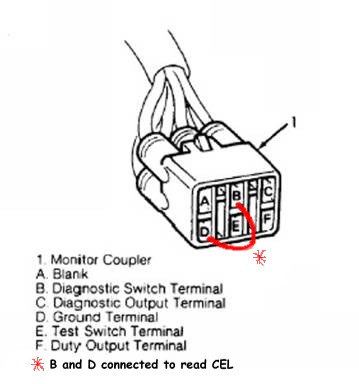

1. prepojit pin B a D podla obrazku co ti zasielam v prilohe

2. kluc zapalovania do polohy ON

3. kontrolka Chech Engine vyblika chybove kody .
